WINPLAN

Główny autor programu: mgr inż. Artur Auguścik

Funkcje programu:

Program Winplan służy do zakładania, bieżącego prowadzenia oraz aktualizacji części opisowej planu zagospodarowania przestrzennego gminy. Program współpracuje z programem EWMAPA, umożliwiając graficzną prezentację treści planu. Oprócz przeglądania i modyfikacji danych, z poziomu programu Winplan można także dokonać różnego rodzaju wydruków oraz niezbędnych konfiguracji baz i programów interfejsowych.

Przed przystąpieniem do prac związanych z tworzeniem części opisowej, należy wykonać prace związane z utworzeniem części graficznej w programie EWMAPA. Czyli:

• utworzyć nową kartotekę z warstwami,

• utworzyć warstwy, na których będą wkreślane obiekty planu,

• utworzyć bazę obiektów w powstałej kartotece z warstwami.

Istnienie części graficznej w EWMAPIE nie jest jednak konieczne do prawidłowego działania programu Winplan.

Po uruchomieniu programu należy wskazać bazę, którą chcemy przeglądać, poprzez wybranie pozycji Baza z menu głównego, a następnie grupy obiektów planu z pozycji Grupa. W przypadku posiadania jednej tylko bazy części opisowej planu można wybrać bazę nazwaną [domyślna]. Wtedy pliki zawierające dane części opisowej zostaną utworzone w katalogu, gdzie znajduje się program Winplan. Także programy interfejsów wywoływane z poziomu EWMAPY, po ich skonfigurowaniu w pozycji Konfiguracja interfejsów, będą sięgały do bazy domyślnej, jeśli nie dokonano konfiguracji baz. Konfiguracji baz należy dokonać w przypadku korzystania z kilku niezależnych baz części opisowej planu lub wtedy, kiedy dane znajdują się w innym katalogu niż program Winplan.

Po otwarciu bazy okno główne programu składa się z:

• listy, gdzie wyświetlane są podstawowe dane obiektów planu,

• okienka z dodatkowym opisem obiektu.

W poszczególnych kolumnach listy obiektów, użytkownik powinien określić identyfikator obiektu, kod jednostki bilansującej, funkcje obiektu (funkcja zerowa jest uważana za podstawową) oraz ewentualnie poprzedni numer i powierzchnie obiektu. Kod jednostki bilansującej i funkcje obiektu można wybrać spośród tych, które wcześniej wprowadzono do odpowiednich słowników. Obiekty planu są prowadzone w ramach grup, podobnie jak słownik jednostek bilansujących, natomiast słownik funkcji jest jeden dla wszystkich obiektów we wszystkich grupach.

W okienku z dodatkowym opisem użytkownik wpisuje potrzebne informacje w postaci dowolnego tekstu. Tekst ten może być formatowany za pomocą widocznej listwy narzędziowej. Do tekstu można także dołączać dowolne inne dokumenty, np. rysunki, wykresy itp. jako obiekty OLE. Po dodaniu obiektu OLE, żeby móc go edytować należy podwójnie na nim kliknąć.

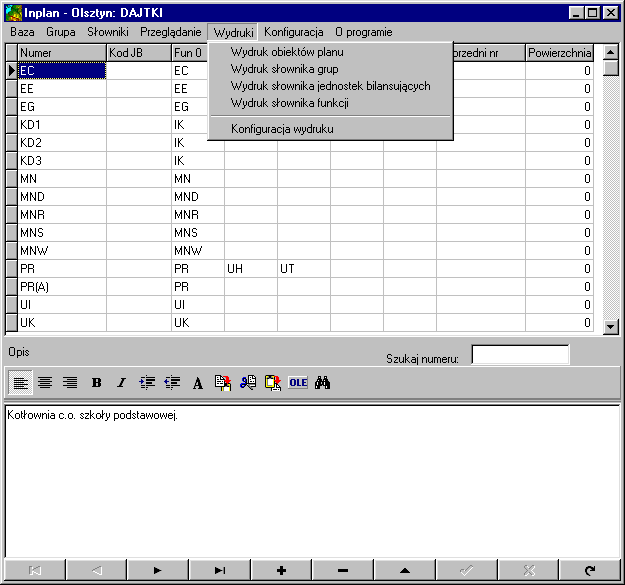

Program Winplan służy także do robienia wydruków obiektów planu i słowników grup, jednostek bilansujących oraz funkcji. Wydruk obiektów planu można zawęzić do jakiegoś przedziału. W przypadku nie podania górnego lub dolnego zakresu przedziału drukowane będą obiekty odpowiednio od początku lub do końca.

Program WINPLAN wyposażony jest w konwerter umożliwiający pełne przeniesienie danych zgromadzonych w DOS-owej wersji programu INPLAN.

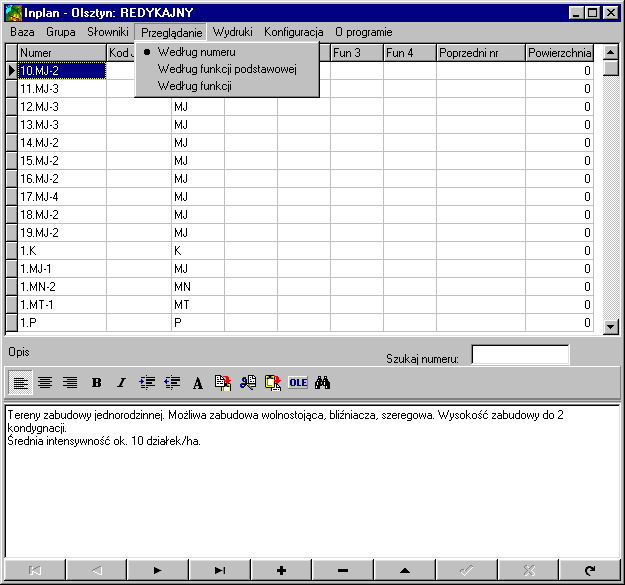

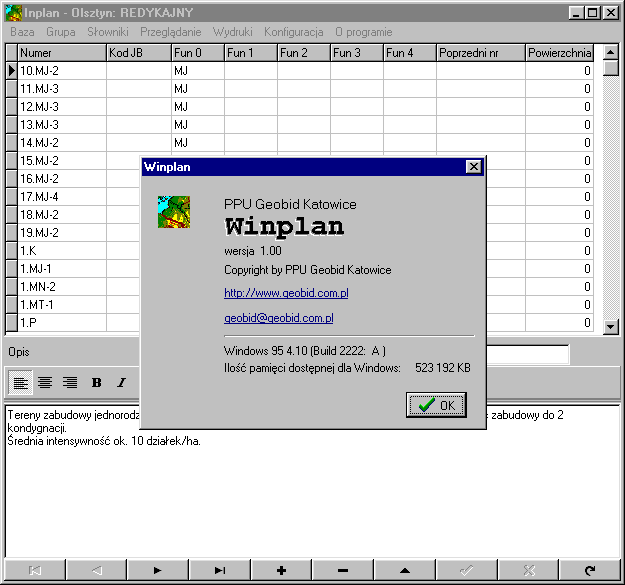

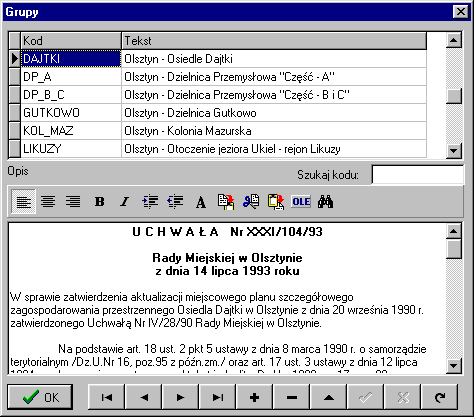

Kilka przykładowych ekranów z programu WINPLAN:

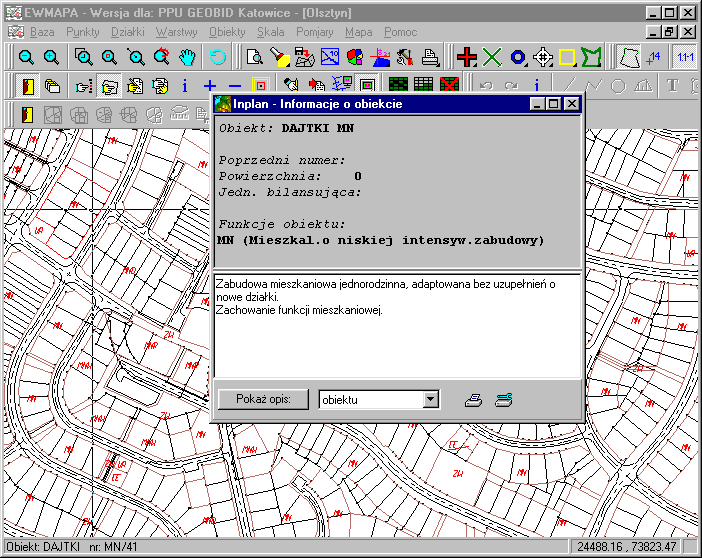

Informacja o obiekcie planu - od strony programu EWMAPA:

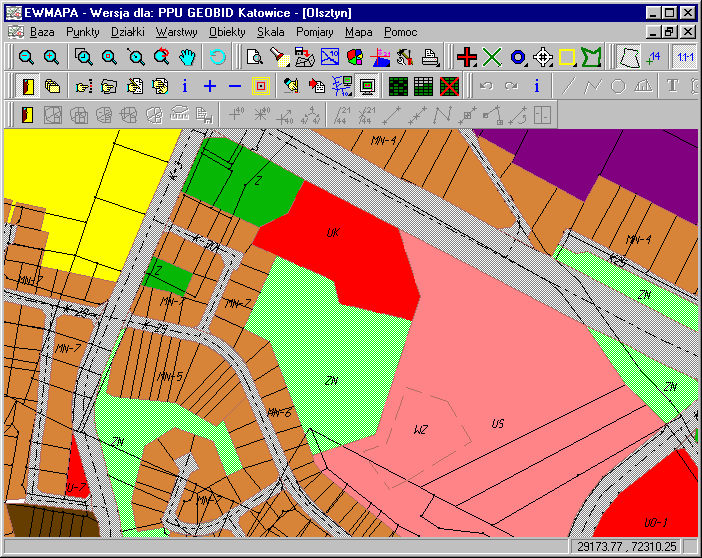

Graficzna, zaszrafurowana treść planu - od strony programu EWMAPA:
